Interruptor magnetoóptico 1×2
El interruptor magnetoóptico 1×2 se conecta a la ruta óptica conectando o bloqueando la señal óptica; el interruptor tiene una configuración no mecánica y se activa mediante una señal de control eléctrica; el interruptor óptico también tiene funciones integradas de circulador y aislador; El producto se utiliza ampliamente en equipos aeroespaciales y militares.
Características
· Alta velocidad de conmutación
· Mejor durabilidad
· Alta fiabilidad
· Accionamiento de bajo voltaje
· Cierre a prueba de fallos
Aplicaciones
· Bloqueo de canal óptico
· Agregar/soltar configurable
· Monitoreo, prueba y medición del sistema.
· Sistema de detección de fibra óptica
Especificaciones
| Parameters | Unit | 1×2 |
| Rango de onda | nm | 1520~1580 |
| Longitud de onda de prueba | nm | 1550 |
| Pérdida de inserción | dB | 1.0 |
| Pérdida de retorno | dB | ≥ 50 |
|
Diafonía |
dB |
Bidirectional ≥ 20 |
| Unidirectional ≥ 40 | ||
| PDL | dB | ≤ 0.2 |
| Repeatability | dB | ≤ ±0.01 |
|
Voltaje de accionamiento |
V |
Bidirectional：2.5±10% |
| Unidirectional：5.0±10% | ||
| Conducir corriente | mA | 110~190 |
| Durabilidad | Cycles | ≥ 30 Bllions |
| Tiempo de conmutación | us | ≤ 100（typ：50） |
| Duración del pulso | us | 200~500 |
| Tipo de conmutación | n/a | Latching |
| Potencia óptica | mW | ≤ 500 |
| Temperatura de funcionamiento | ℃ | -5~ +70 |
| Temperatura de almacenamiento | ℃ | -40 ~ +85 |
| Humedad relativa | % | 5 ~ 95 |
| Dimensión | mm | (L)23.0×(W)7.5×(H)7.5 ±0.2 |

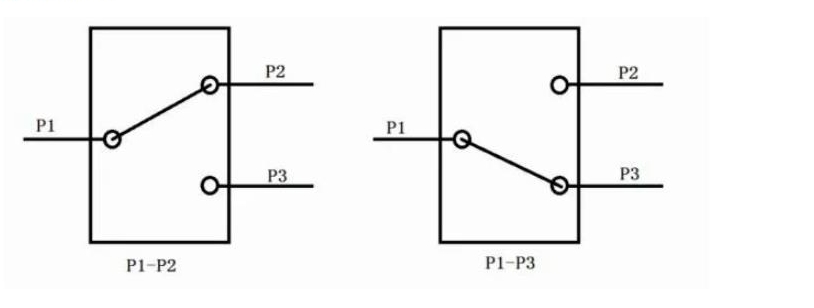

Optical Route
