Interruptor óptico de matriz 4×8
El interruptor óptico de matriz XH-OSW-4X8-Q es un tipo de equipo de control de trayectoria de luz. Puede realizar conmutación de trayectoria de luz de fibra óptica multicanal. En el sistema de transmisión de fibra óptica, se usa para monitoreo de fibra multicanal, selección de fuente de luz/detector múltiple y protección de ruta de fibra óptica, etc. Además, también se usa en sistemas de prueba de fibra óptica para fibra óptica y prueba de componentes relacionados. sistema de monitoreo de sensores ópticos multipunto y prueba de cable exterior.
Características
Baja pérdida y alta confiabilidad
Interfaz serie (RS-232)
Diseño Modularizado
Libre de epoxi en ruta óptica
Aplicaciones
Red de anillo
Monitoreo Remoto en Red Óptica
Prueba del componente de fibra óptica
Specifications
| Parámetro | Valores paramétricos |
| Modelo | XH-OSW-4X8-Q |
| Pérdida de inserción | ≤2.0 dB |
| Rango de onda | 1260~1650 nm |
| Tipo de fibra | 9/125um |
| Pérdida de retorno | ≥50 dB |
| Diafonía | ≥ 55 dB |
| PDL | ≤0.10 dB |
| WDL | ≤0.30 dB |
| TDL | ≤0.30 dB |
| Repeatability | ≤0.05 dB |
| Toda la vida | >107 |
| Tiempo de cambio | ≤20 ms （Adjacent channel） |
| conector | LC/UPC |
| Modo de control | RS-232 |
| Fuente de alimentación de trabajo | 5V/3000 mA |

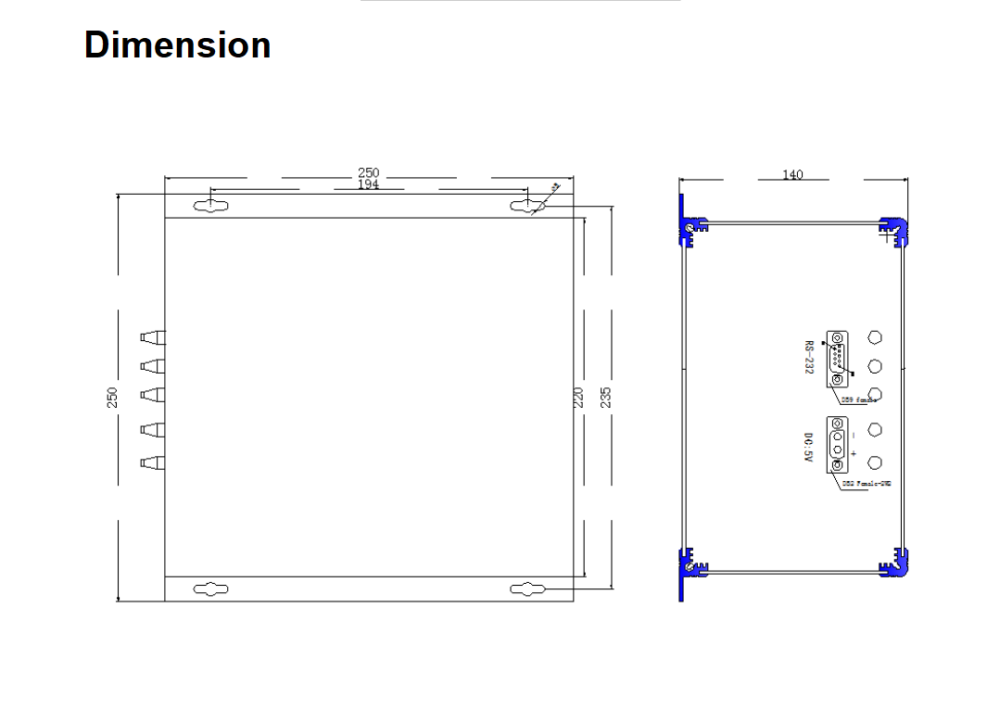

| Tamaño del producto | 250x250x140 |
| Temperatura de funcionamiento | -20 ℃ to +70 ℃ |
| temperatura de almacenamiento | -40 ℃ to +85 ℃ |
