Protección de línea óptica
Descripción del producto:
XH-OLP-1-1- El módulo de protección de línea óptica se utiliza principalmente en la transmisión de fibra óptica para cambiar automáticamente el juicio de falla de la fibra principal y la fibra de respaldo. En el enlace de señal de red óptica, cuando la señal óptica de la fibra principal excede el valor de alarma de potencia óptica establecido (como el umbral establecido por la caída de energía, incluida la ausencia de luz), el módulo cambia automáticamente de la fibra principal a la ruta óptica de la fibra de respaldo y viceversa. En caso de falla de la fibra, el módulo vuelve automáticamente a la fibra principal (el módulo detecta si la ruta óptica es normal y la ruta óptica normal se puede cambiar automáticamente). El módulo admite comunicación Ethernet RJ45 y RS-232 en serie, y la información de estado del módulo se puede consultar a través de comandos.
Características:
● Con baja pérdida de inserción y alta confiabilidad
● Monitoreo en tiempo real del estado de las señales de fibra óptica principal y en espera.
● La ruta óptica se puede cambiar de forma manual y automática
● Admite control de comunicación en serie y Ethernet
Parámetro:
| parámetro | Valor de parámetro |
| Modelo | XH-OLP-1-1-M |
| Pérdida de inserción（dB） | Valor típico: 1.0 Valor máximo: 1.5 |
| Rango de onda（nm） | 1260~1650 |
| Monitorización de la longitud de onda（nm） | 1550nm |
| Pérdida de retorno（dB） | ≥50 |
| Diafonía de canal（dB） | ≥55 |
| Valor de conmutación automático del umbral de potencia óptica（dBm） | Se puede ajustar-10, -15, -20, -25, -30, -35 |
| Interfaz de conexión de fibra óptica | FC/PC FC/APC |
| Estado de apagado | Mantén el camino de la luz |
| forma de comunicacion | RJ45 and RS-232 |
| Tiempos de cambio（Times） | ≥107 |
| Tiempo de cambio（ms） | ≤10 |
| Poder de transmision（mW） | ≤500 |
| Tensión de funcionamiento（V） | 5 |
| Temperatura de funcionamiento（℃） | -20~+70 |
| Temperatura de almacenamiento（℃） | -40~+85 |
| Tamaño del paquete（mm） | (L)104.0×(W)120×(H)28±0.2mm |
Panel diagram:
Diagrama de principio de funcionamiento:

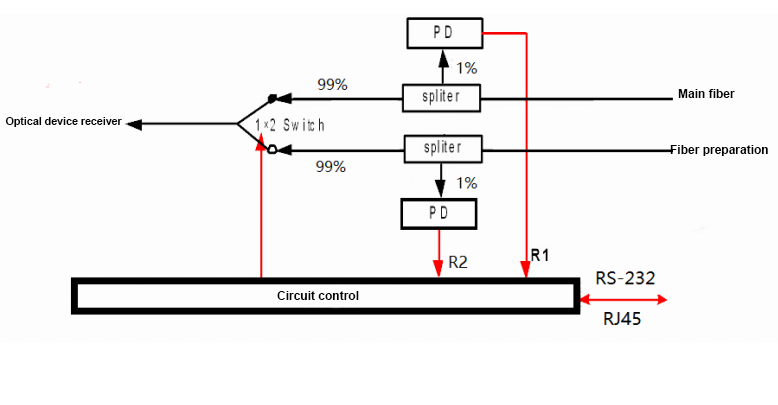

Monitoreo de fibra primaria y secundaria

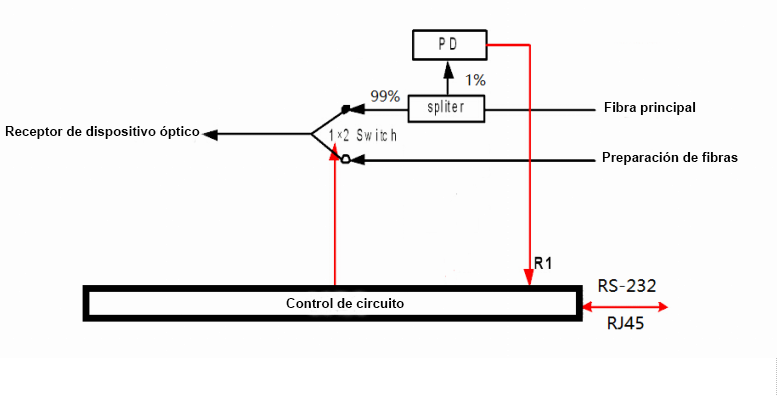

Monitoreo de fibra principal
Información para pedidos: XH-OLP-1-1-M-A-B-C-D
| Longitud de onda de trabajo（A） | Tipo de fibra（B） | Estado de apagado（C） | Conector（D） |
| 1310:1310nm 1550:1550nm 1625:11625nm X:other | SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 X:other | L: Keep the light path unchanged N: Switch to the standby end | FP: FC/PC FA: FC/APC X:other |
