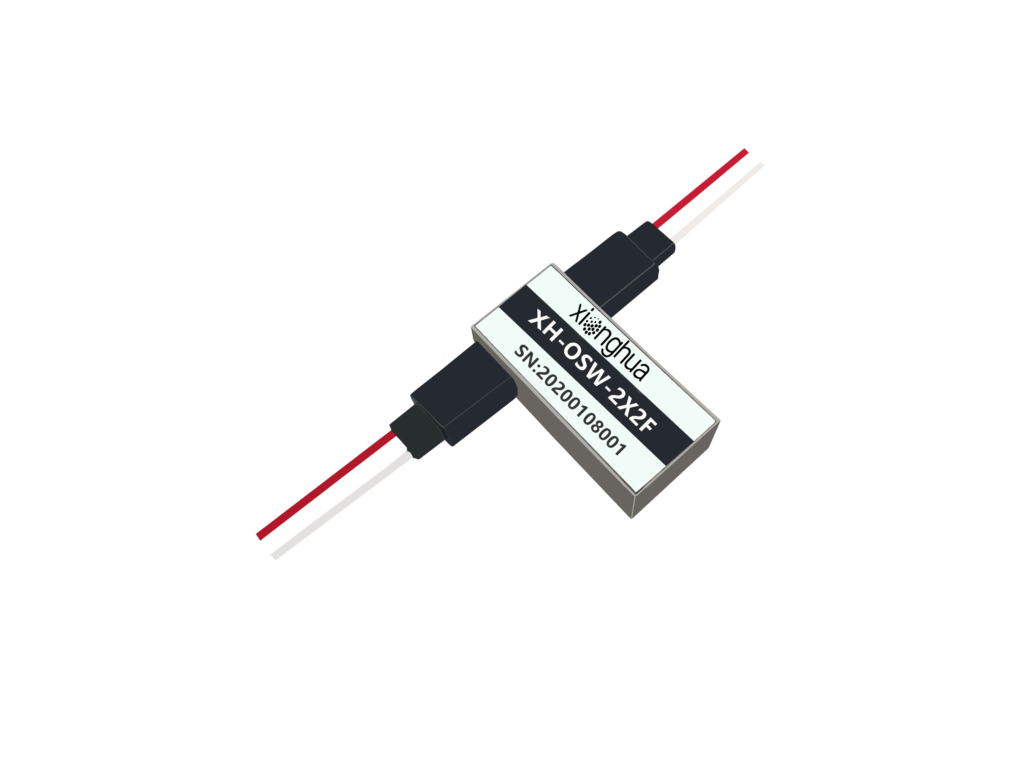

Mechanical Optical Switch(XH-OSW-2X2F)
Features:
●Low insertion loss, wide wavelength range
●Low channel crosstalk, high stability, high reliability
●Simple control, small size, easy to embed in the circuit board
●Locking and non-locking control types can be selected
Parameter :
| parameter | Parameter value |
| model | XH-OSW-2X2F |
| Insertion loss（dB） | Typ：0.5 Max：1.0 |
| Wavelength range（nm） | 800~1310 & 1260~1650 |
| Working wavelength（nm） | 850/980/1310 & 1310/1550/1625 |
| Return loss（dB） | MM≥30 & SM ≥50 |
| Channel crosstalk（dB） | MM≥ 35 & SM ≥55 |
| PDL（dB） | ≤0.05 |
| WDL（dB） | ≤0.25 |
| TDL（dB） | ≤0.25 |
| Repeatability（dB） | ≤±0.02 |
| Switching times（Times） | ≥107 |
| Switching time（ms） | ≤8 |
| Transmission power（mW） | ≤500 |
| Operating Voltage（V） | 3 or 5 |
| Operating temperature（℃） | -20~+70 |
| Storage temperature（℃） | -40~+85 |
| Package size（mm） | (L)27.0×(W)12.5×(H)8.4±0.2 |
Ordering Information： XH-OSW-2X2F-A-B-C-D-E-F-G
| Test wavelength(A) | Fiber type(B) | Power supply(C) | Switch type(D) | Protection tube（E) | Fiber length(F) | Connector(G) |
| 850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310nm/1550nm X:other | SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 | 3:3V 5:5V | L:locking N:Non-locking | 25::250um 90:900um | 05:0.5m 10:1.0m 15:1.5m X:other | NO:无 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X:other |
