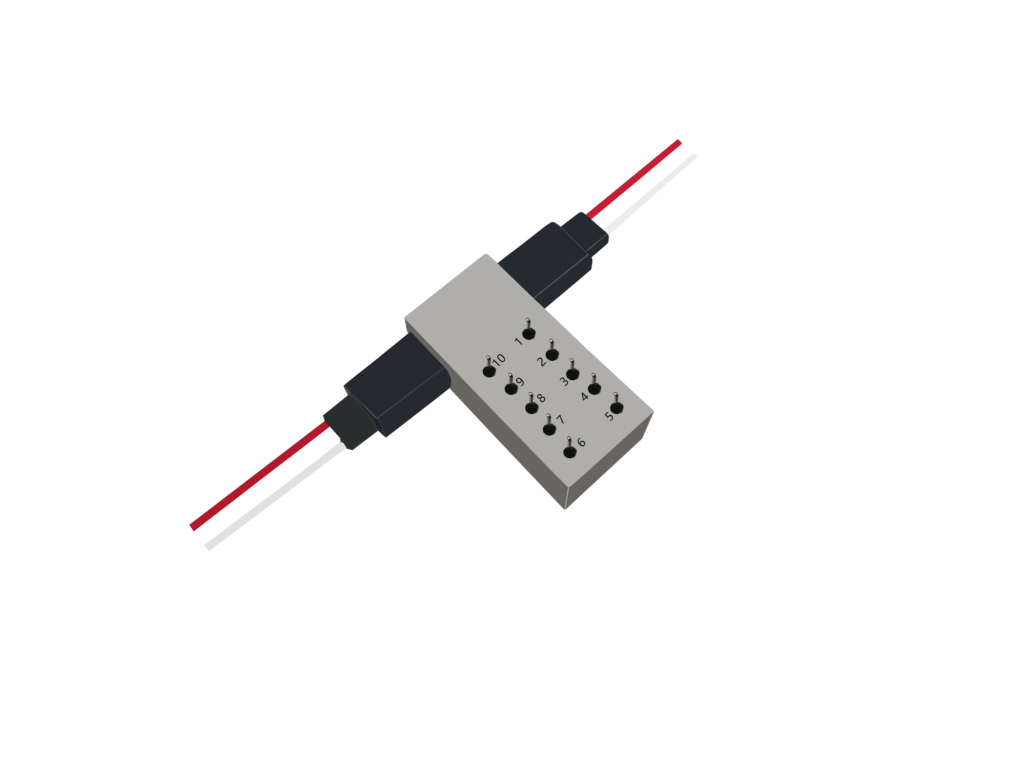

Chave ótica mecânica 2x2F(XH-OSW-2x2F)
Recursos:
● Baixa perda de inserção, ampla faixa de comprimento de onda
● Diafonia de canal baixo, alta estabilidade, alta confiabilidade
● Controle simples, tamanho pequeno, fácil de incorporar na placa de circuito
● Os tipos de controle de bloqueio e não bloqueio podem ser selecionados
Parâmetro:
| parâmetro | Valor do parâmetro |
| modelo | XH-OSW-2X2F |
| Perda de inserção（dB） | Typ：0.5 Max：1.0 |
| Faixa de comprimento de onda（nm） | 800~1310 & 1260~1650 |
| Comprimento de onda de trabalho（nm） | 850/980/1310 & 1310/1550/1625 |
| Perda de retorno（dB） | MM≥30 & SM ≥50 |
| Canal cruzado（dB） | MM≥ 35 & SM ≥55 |
| PDL（dB） | ≤0.05 |
| WDL（dB） | ≤0.25 |
| TDL（dB） | ≤0.25 |
| Repetibilidade（dB） | ≤±0.02 |
| Horários de troca（Times） | ≥107 |
| Tempo de troca（ms） | ≤8 |
| Poder de transmissão（mW） | ≤500 |
| Tensão operacional（V） | 3 or 5 |
| Temperatura de operação（℃） | -20~+70 |
| Temperatura de armazenamento（℃） | -40~+85 |
| Tamanho do pacote（mm） | (L)27.0×(W)12.5×(H)8.4±0.2 |
Informações sobre pedidos： XH-OSW-2X2F-A-B-C-D-E-F-G
| Comprimento de onda de teste(A) | Tipo de fibra(B) | Fonte de energia(C) | Tipo de mudança(D) | Tubo de proteção（E) | Comprimento da fibra(F) | Conector(G) |
| 850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310nm/1550nm X:other | SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 | 3:3V 5:5V | L:locking N:Non-locking | 25::250um 90:900um | 05:0.5m 10:1.0m 15:1.5m X:other | NO:无 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X:other |
