Chave Ótica Mecânica MINI-1XN (N≤12)
Descrição do Produto:
O Mechanical Optical Switch-1XN (N≤12) é um tipo de dispositivo de controle de caminho óptico, que tem a função de controlar o caminho óptico e converter o caminho óptico. O tamanho deste módulo pode ser de até 12 canais; pode realizar múltiplas entradas de sinais ópticos, selecionar uma das saídas de sinal ou vice-versa (suportando o uso bidirecional), o método de controle do módulo adota o controle de nível lógico alto e baixo TTL, e os pinos do chip de microcomputador de chip único podem ser acionados diretamente e controlado. Ele desempenha um papel importante em aplicações de comunicação óptica. Os interruptores ópticos são usados principalmente no monitoramento óptico multicanal em sistemas de transmissão óptica, comutação automática de fonte / detector de luz LAN e sistemas de teste óptico de sistema de monitoramento dinâmico multiponto de detecção óptica para fibras ópticas, dispositivos ópticos, redes e óptica de engenharia de campo teste de cabos; instalação e ajuste de dispositivos ópticos.
Recursos:
●Baixa perda de inserção, ampla faixa de comprimento de onda
●Diafonia de canal baixo, alta estabilidade, alta confiabilidade
●Componentes elétricos importados, maior confiabilidade de vida
●Função de notificação de auto-inspeção de falha de projeto de circuito interno
●Método de controle simples, tamanho pequeno, conveniente para ser incorporado no sistema
Parâmetro:
| Parameter | Parameter value |
| Model | XH-OSW-1XN（N≤12） |
| Insertion loss（dB） | Typical value: 0.5 Maximum value: 0.8 |
| Wavelength range（nm） | 800~1310 1260~1650 |
| Working wavelength（nm） | 850/980/1310 & 1310/1550/1625 |
| Return loss（dB） | Multimode ≥30 & single mode ≥50 |
| Channel crosstalk（dB） | ≥70 |
| Polarization dependent loss（dB） | ≤0.05 |
| Wavelength dependent loss（dB） | ≤0.25 |
| Temperature dependent loss（dB） | ≤0.25 |
| Repeatability（dB） | ≤0.02 |
| Switching times（Times） | >107 |
| Switching time（ms） | ≤8 |
| Transmission power（mW） | ≤500 |
| Power supply（V/mA） | 5/600 |
| Operating temperature（℃） | -20~+80 |
| storage temperature（℃） | -40~+85 |
| Package size（mm） | 80×40×32 |
Dimensions:

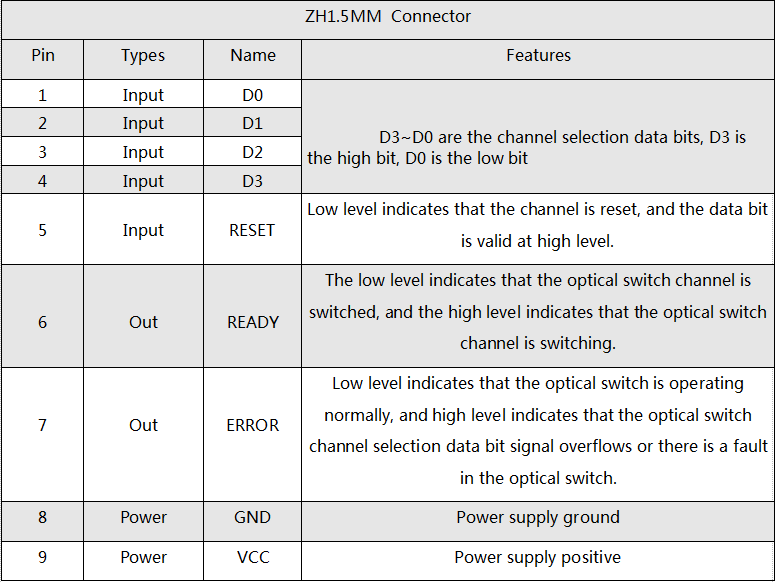

Pin definition:
Route :

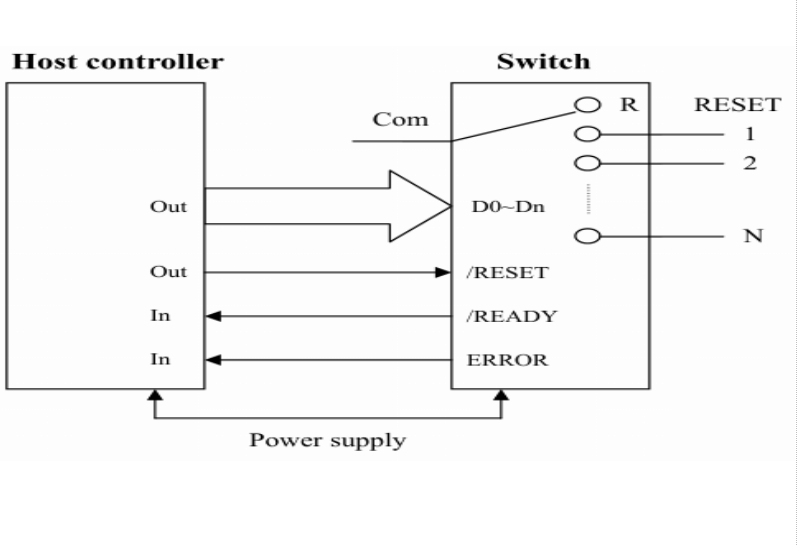

Control Chart ：
Ordering Information：XH-OSW-1XN-A-B-C-D-E
| Channel(N) | Wavelength Testing(A) | Fiber Type(B) | Protective casing(C) | Fiber length(D) | Connector(E) |
| N:≤16 X:Others | 850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310nm/1550nm X:Others | SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 X:Others | 25::250um 90:900um X:Others | 05:0.5m 10:1.0m 15:1.5m X:Others | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X:Others |
