Interruptor óptico 1X24 1X32 1XN
Descrição de Produto
XH-OSW-1XN Interruptor óptico é um dispositivo de controle de percurso óptico, que tem a função de controlar o trajecto óptico e conversão de trajecto óptico. Ele tem um papel importante nas aplicações de comunicação óptica. O comutador óptico é principalmente utilizado no sistema de transmissão óptico para múltiplos monitoramento óptico, fonte de multi-LAN/detector comutação automática e detecção óptica multi-ponto sistema de controlo dinâmico do sistema de teste óticos de fibras ópticas, dispositivos ópticos, rede e testes de cabos ópticos de engenharia de campo; Instalação e ajuste do dispositivo óptico.
Dispõe de
Baixa perda de inserção, ampla faixa de comprimento de onda
Canal de baixa diafonia, alta estabilidade, alta confiabilidade
A tecnologia proprietária, sem cola no trajecto óptico
O trancamento e o comando de trancamento não estão disponíveis
Desempenho
| O parâmetro | Os valores de parâmetro | |
| Modelo | XH-OSW-1XN | |
|
Perda por inserção |
1<N≤ 64 | |
| Typ:0,5 dB Max:1,0 dB | ||
| Gama do comprimento de onda | 532~1064 nm | 1260~1650 nm |
| Testes de comprimento de onda | 532/650/780/850/980 nm | 1310/1490/1550/1625 nm |
| Perda de retorno | MM ≥ 30 SM ≥ 50 | |
| A diafonia | MM ≥ 70 SM ≥ 70 | |
| PDL | ≤0,05dB | |
| WDL | ≤0,25 dB | |
| TDL | ≤0,25 dB | |
| Repetibilidade | ≤0,02 dB | |
| Vida útil | ≥107 | |
| O tempo de comutação | ≤8 ms | |
| Potência de transmissão | ≤500 mW | |
| O conector | FC,LC,SC, ST | |
| Control | TTL | |
| Tensão de funcionamento | 5V | |
| Corrente de trabalho | 500mA | |
| A temperatura de operação | -20 ° C ~ +70 ºC | |
| Temperatura de armazenamento | -40 ° C ~ +85 ºC | |

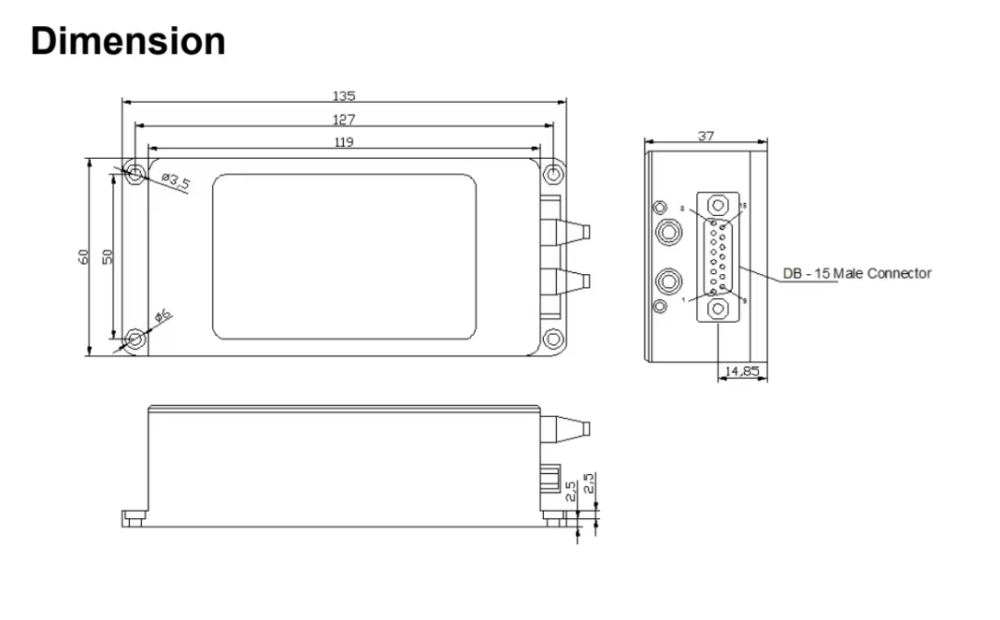

Dimensões

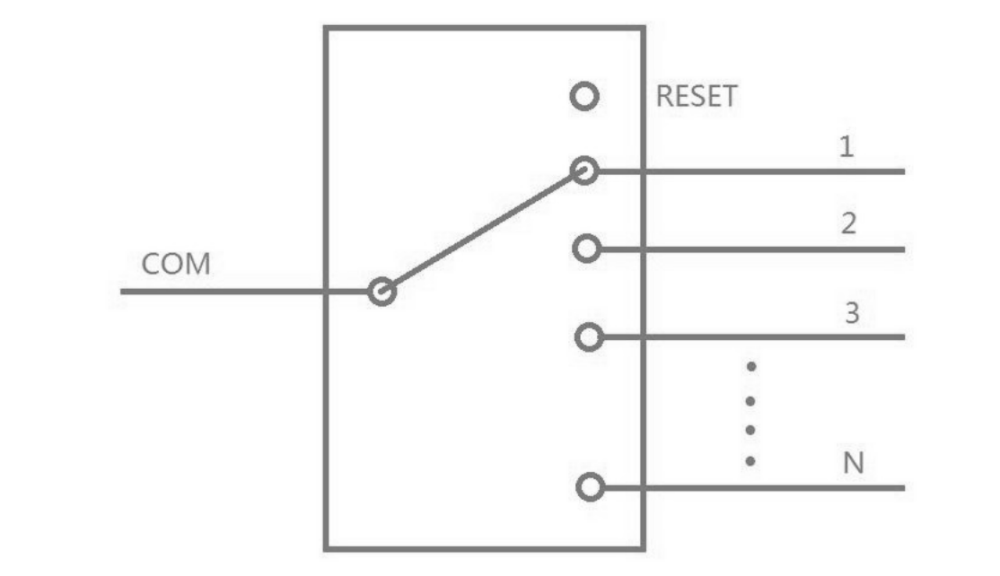

caminho de luz
