Interruptor óptico  1×4

Descrição de Produto

XH-OSW-1X4 Comutador óptico é um caminho óptico do dispositivo de comando, que tem a função de controlar o trajecto óptico e conversão de trajecto óptico. Ele tem um papel importante na óptica aplicações de comunicação. O comutador óptico é principalmente utilizado no sistema de transmissão óptico para múltiplos monitoramento óptico, LAN multi-source/detector comutação automática e detecção óptica multi-ponto de monitorização dinâmica óptica do sistema sistema de teste para a fibra óptica de dispositivos ópticos, rede e engenharia de campo cabo óptico de testes; dispositivo óptico instalação e ajuste.

Dispõe de

 Baixa perda de inserção, ampla faixa de comprimento de onda

 Canal de baixa diafonia, alta estabilidade, alta confiabilidade

A tecnologia proprietária, sem cola no trajecto óptico

Bloqueio e sem bloqueio de tipos de controle estão disponíveis

Oparâmetro

O parâmetro Os valores de parâmetro
Modelo XH-OSW-1X4


Perda por inserção

1<N≤ 16
Typ:0,5 dB Max:1,0 dB
Gama do comprimento de onda 532~1064 nm 1260~1650 nm
Testes de comprimento de onda 532/650/780/850/980 nm 1310/1490/1550/1625 nm
Perda de retorno MM ≥ 30   SM ≥ 50
A diafonia MM ≥ 70  SM ≥ 70
PDL ≤0,05dB
WDL ≤0,25 dB
TDL ≤0,25 dB
Repetibilidade ≤0,02 dB
Vida útil ≥107
O tempo de comutação ≤8 ms
Potência de transmissão ≤500 mW
O conector FC,LC,SC, ST
Control TTL
 Tensão de funcionamento  5V
Corrente de trabalho 500mA
A temperatura de operação -20 ° C ~ +70 ºC
Temperatura de armazenamento  -40 ° C ~ +85 ºC

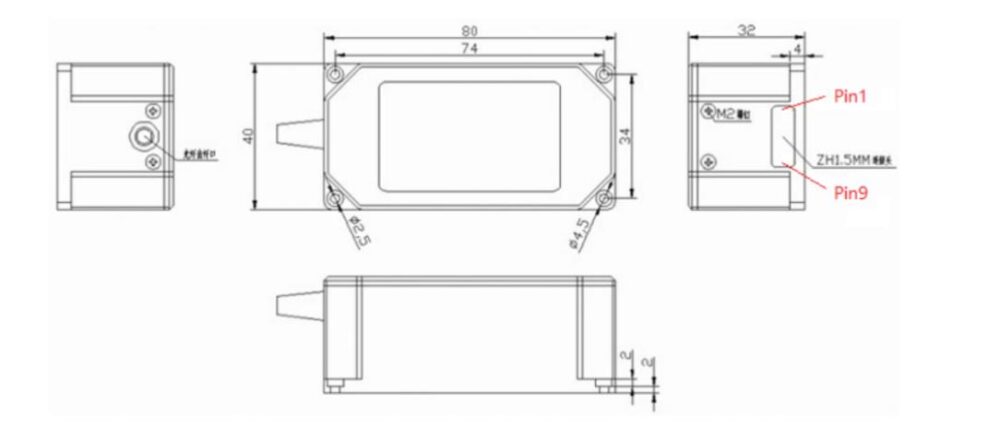

Dimensões

Interruptor óptico 1x4

caminho de luz

caminho de luz
