1X8 1X16 1XN Công tắc quang
Mô Tả Sản Phẩm
Công TẮC quang HỌC XH-OSW-1X8 là một thiết BỊ điều KHIỂN đường dẫn quang học, có vai TRÒ điều KHIỂN đường dẫn quang và chuyển đổi đường dẫn quang học. Nó có vai trò quan trọng trong các ứng dụng giao tiếp quang học. Công tắc quang chủ yếu được sử dụng trong hệ thống truyền quang học để giám sát quang học nhiều, chuyển mạch tự động nhiều nguồn/máy dò LAN và hệ thống kiểm tra quang học hệ thống cảm biến quang học đa điểm cho cáp quang, thiết bị quang học, kiểm tra cáp quang kỹ thuật tại hiện trường và mạng; lắp đặt và điều chỉnh thiết bị quang.
Tính năng
Mất luồn thấp, phạm vi chiều dài bước sóng rộng
Giao tiếp chéo kênh thấp, độ ổn định cao, độ tin cậy cao
Công nghệ độc quyền, không cần keo dính trên đường dẫn quang học
Có loại điều khiển khóa và không khóa
Hiệu suất
| Tham số | Giá trị tham số | |
| Mẫu | XH-OSW-1X8 | |
|
Mất chèn |
1<N ≤16 | |
| Điển hình:0.5 dB tối đa:1.0 dB | ||
| Phạm vi bước sóng | 532~1064 nm | 1260~1650 nm |
| Kiểm tra chiều dài bước sóng | 532/650/780/850/980 nm | 1310/1490/1550/1625 nm |
| Mất lợi nhuận | MM ≥ 30 SM ≥ 50 | |
| Giao âm | MM ≥ 70 SM ≥ 70 | |
| PDL | ≤0,05dB | |
| WDL | ≤0.25 dB | |
| TDL | ≤0.25 dB | |
| Khả năng lặp lại | ≤0.02 dB | |
| Tuổi thọ | ≥107 | |
| Thời gian chuyển đổi | ≤8 ms | |
| Công suất truyền | ≤500 mW | |
| Đầu nối | FC,LC,SC,ST | |
| Kiểm soát | TTL | |
| Điện áp hoạt động | 5V | |
| Dòng điện hoạt động | 500mA | |
| Nhiệt độ vận hành | -20 ºC ~ 70 ºC | |
| Nhiệt độ bảo quản | -40 ºC ~ +85 ºC | |
Kích thước

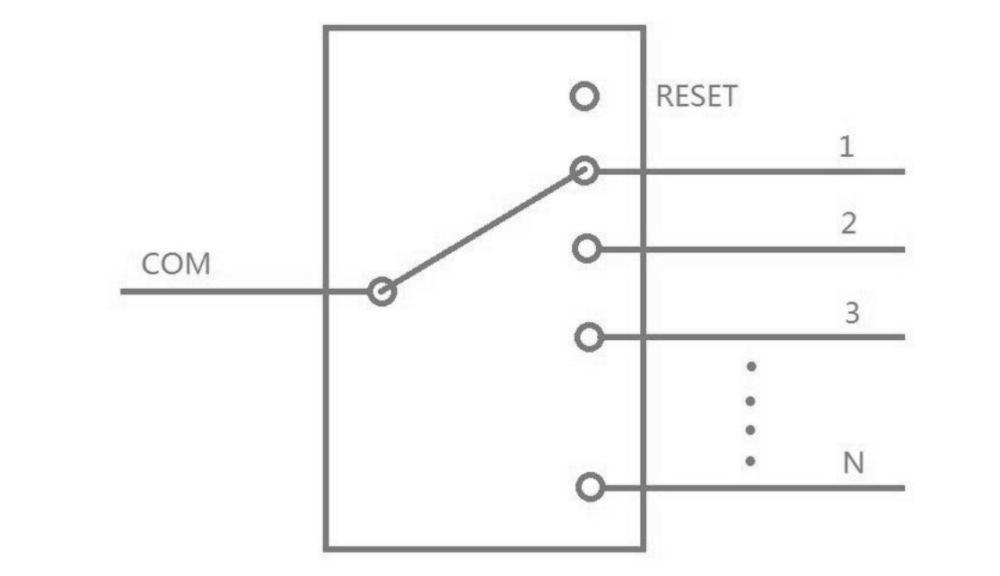

Tuyến quang
THÔNG TIN ĐẶT HÀNG : XH-OSW-1XN-A-B-C-D-E
| Kênh(N) | Bước sóng(A) | Loại sợi (B)
|
Sợi
Đường kính(C)
|
Chiều dài cáp quang (D) | Đầu nối(E) |
| N: ≤16 | 850:850nm
1310:1310nm 1550:1550nm 1310/1550:1310nm/1550nm X:khác |
SM:SM,9/125
M5:MM,50/125 M6:MM,62.5/125 HI1060:HI1060 X:khác |
25::250um
90 giờ 200:200um X:khác |
05:0,5m
10:1,0 phút 15:1,5m X:khác |
OO:không CÓ
FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X:khác |
